Der MultiTest-i ist eine vielseitige Zug- und Druckprüfmaschine, die von unserer auf einem PC laufenden Emperor Software gesteuert wird.
Das Sortiment von Zugprüfmaschinen mit Ein-Säulen und Zwei-Säulen-Ausführung passt perfekt auf Ihren Labortisch und eignet sich ideal für Produktprüfungsanwendungen nach Ihren eigenen Prüfmethoden.
Eine große Auswahl an Spannzeugen, Biegevorrichtungen und Druckplatten machen den einsäuligen MultiTest-i einfach zu verwenden, wenn es um die Messung von Zug und Druck von nur 2 N bis zu 50 kN geht.
Der MultiTest-xt ist eine vielseitige Zug- und Druckprüfmaschine, die von unserer Emperor Software gesteuert wird, die auf einer Touchscreen-Konsole ausgeführt wird .
Das Sortiment von Zugprüfmaschinen mit Ein-Säulen und Zwei-Säulen-Ausführung passt perfekt auf Ihren Labortisch und eignet sich ideal für Produktprüfungsanwendungen nach Ihren eigenen Prüfmethoden.
Eine große Auswahl an Spannzeugen, Biegevorrichtungen und Druckplatten machen den einsäuligen MultiTest-i einfach zu verwenden, wenn es um die Messung von Zug und Druck von nur 2 N bis zu 50 kN geht.
Der MultiTest-i ist eine vielseitige Zug- und Druckprüfmaschine, die von unserer auf einem PC laufenden Emperor Software gesteuert wird.
Das Sortiment von Zweisäulenprüfmaschinen passt perfekt auf Ihren Labortisch und eignet sich ideal für Produktprüfungsanwendungen nach Ihren eigenen Prüfmethoden.
Eine große Auswahl an Spannzeugen, Biegevorrichtungen und Druckplatten machen den zweisäuligen MultiTest-i einfach zu verwenden, wenn es um die Messung von Zug und Druck von nur 2 N bis zu 50 kN geht.
Haben Sie eine Frage zu diesem System? Nehmen Sie jetzt Kontakt mit einem unserer technischen Vertriebsingenieure auf ...
Sprechen Sie mit einem Experten
MultiTest Prüfrahmen
Ein motorisierter Prüfrahmen, der von zwei in den Säulen integrierten Kugelumlaufspindeln angetrieben wird. Ausgelegt für Zug- und Druckkräfte von
Durch seine vielseitige Konstruktion eignet es sich perfekt zum Testen aller Arten von Komponenten in der Fabrikhalle oder in einem Qualitätskontroll- oder F & E-Labor.
Prüfrahmen
Die zweisäulige MultiTest-i und MultiTest-xt verfügen über zwei Führungssäulen und Kugelumlaufspindeln, mit denen Zug- und Druckkräfte von 2 N bis zu 50 kN aufgebracht werden können. Dies gewährleistet eine hervorragende Steifigkeit und Traversenführung, während die intuitive Steuerung dem Prüfsystem extrem benutzerfreundlcih macht.
Dank des Traversendesigns können Bediener schnell und einfach neue ILC-Kraftmesszellen installieren, die von der Software automatisch erkannt werden.
Die Grundplatte des MultiTest-i und -xt ist mit Gewindelöchern vorgebohrt, um eine Vielzahl von Spannzeugen und Klemmvorrichtungen direkt aufzunehmen. Es akzeptiert auch die Schnellwechsel-Adapter (QC), die den Austausch von Spannzeugen beschleunigt, wenn Sie eine Vielzahl verschiedener Tests durchführen müssen.
Schließen Sie Ihren Computer an
Für den MultiTest-i ist ein Windows-PC erforderlich, um die Emperor-Software auszuführen und den Zugprüfgerät zu steuern.
Integrierte Konsole
Der MultiTest-xt ist mit einer Windows Touchscreen-Konsole ausgestattet. Diese ist vergleichbar mit einem Standard-PC, bietet aber die Möglichkeit, das Gerät als eigenständiges Zugprüfgerät zu betreiben. Dies spart dem Bediener Zeit, da er nicht zu einem Computer wechseln müss.
Kraftmesszellen
Das ILC Sortiment an austauschbaren Kraftmesszellen ist speziell auf den MultiTest-i und den MultiTest-xt abgestimmt. Die Kraftmesszellen sind Plug-and-Play zur automatischen Erkennung ihrer Kalibrierungsdaten und sind in verschiedenen Kapazitäten für alle Anforderungen von 2 N bis 50 kN erhältlich.
ILC Kraftmesszellen
Das ILC Sortiment an austauschbaren Kraftmesszellen ist speziell auf den MultiTest-i und den MultiTest-xt abgestimmt.
Sie werden in den Prüfrahmen gesteckt und ihre Kalibrierungsdaten werden von der Prüfmaschinenelektronik sofort ohne Eingaben des Bedieners erkannt.
Jede Kraftmesszelle verfügt über ein Gewindeloch oder einen Gewindestift zum Anschluss an eine Reihe von Spannzeugen zur Aufnahme Ihrer Proben.
Für den Bereich von 2 N bis 50 kN stehen 18 verschiedene Kraftmesszellen zur Verfügung, die alle von Null aus messen. Dies stellt sicher, dass Sie die optimale Auswahl haben, um alle Ihre Anforderungen an Zug- und Druckprüfungen zu erfüllen.
Kraftmesszellenkapazität, Messbereiche und Genauigkeit
Jede Kraftmesszelle missst von Null bis zur vollen Nennkapazität (siehe unten). Die Messgenauigkeit beträgt eine hervorragende ± 0,1% oder ± 0,25% der Messzellenkapazität.
Jede ILC Kraftmesszelle wird standardmäßig mit einem eigenen Kalibrierungszertifikat geliefert, das auf nationale Standards rückfuhrbar ist.
Wartung und Kalibrierung
Mecmesin bietet auch jährliche Wartung und Neukalibrierung der Kraftmesszellen. Sprechen Sie mit einem unserer Ingenieure oder Ihrem nationalen Vertreter, um mehr zu erfahren.
ILC (2 - 500 N)
Die Kraftmesszelle ist in einem Gehäuse mit einer schwalbenschwanzförmigen Befestigung zur Montage an die Traverse eines ein- oder zweisäuligen Prüfstands integriert.
Kompaktes Design spart Platz und maximiert die verfügbare Lichte Höhe.
ILC-S (100 N - 5 kN)
Verfügt über eine S-Form Kraftmesszelle unter einem Gehäuse mit einer schwalbenschwanzförmigen Befestigung zur Montage an die Traverse eines ein- oder zweisäuligen Prüfstands.
Die S-Form ermöglicht eine größere Kontaktfläche mit den Spannzeugen, um die Stabilität zu verbessern.
ILC-T (10 - 25 kN)
Verfügt über eine S-Form Kraftmesszelle unter einem Gehäuse mit einer Durchgangsbohrung zum Anschrauben an die Traverse eines Zweisäulenprüfstands.
Die S-Form ermöglicht eine größere Kontaktfläche mit den Spannzeugen, um die Stabilität zu verbessern.
ILC-P (20 - 50 kN)
Verfügt über eine Flachprofil-Kraftmesszelle unter einem Gehäuse mit Durchgangsbohrung zum Anschrauben an die Traverse eines Zweisäulenprüfstands.
Das Flachprofildesign ist für höhere Lasten geeignet und bietet einen effektiven Überlastschutz, insbesondere gegen aussermittigen Belastungen.
Emperor™ Software
Emperor™ Force-Software
Benutzerfreundliche Software mit nahezu unbegrenzter Freiheit bei der Gestaltung und Anpassung von Zug- und Druckprüfungen an Ihre Anforderungen. Emperor™ wurde von Mecmesin in enger Zusammenarbeit mit unseren Kunden entwickelt und wird mittlerweile von über 5.000 Unternehmen für die detaillierte Prüfung und Bewertung ihrer Produkte eingesetzt.
Erstellen Sie einfache Tests für die Produktionslinie und komplexere Labortests, um nachzuweisen, dass die Designstandards eingehalten werden.
Hauptmerkmale
Erstellen
Intuitive Benutzeroberfläche
Testroutinen Schritt für Schritt aufbauen
Beliebte One-Touch-Tests
Prüfen
Diagrammerstellung in Echtzeit
Anzeige gemessener und berechneter Werte
Klare Pass/Fail-Anzeige
Bericht
Standard- und anpassbare Vorlagen
Drucken Sie die Ergebnisse im Adobe PDF-Format
Exportieren Sie die Ergebnisse in Excel und SPC-Pakete
Über 5.000 Kunden weltweit vertrauen uns
Erfahren Sie mehr über EmperorZubehör
Auswahl Ihres Zubehörs
Es ist wichtig, dass Ihre Probe richtig gegriffen und gehalten wird, um genaue Testergebnisse zu erzielen.
Unser Zubehörkatalog enthält eine breite Palette an Zubehör und Sie sollten genau das finden, was Sie brauchen. Schlüsselspezifikationen (wie die Tragzahl) sind auf allen unseren Griffen und Vorrichtungen aufgeführt.
Beispiel Testzubehör
Überblick

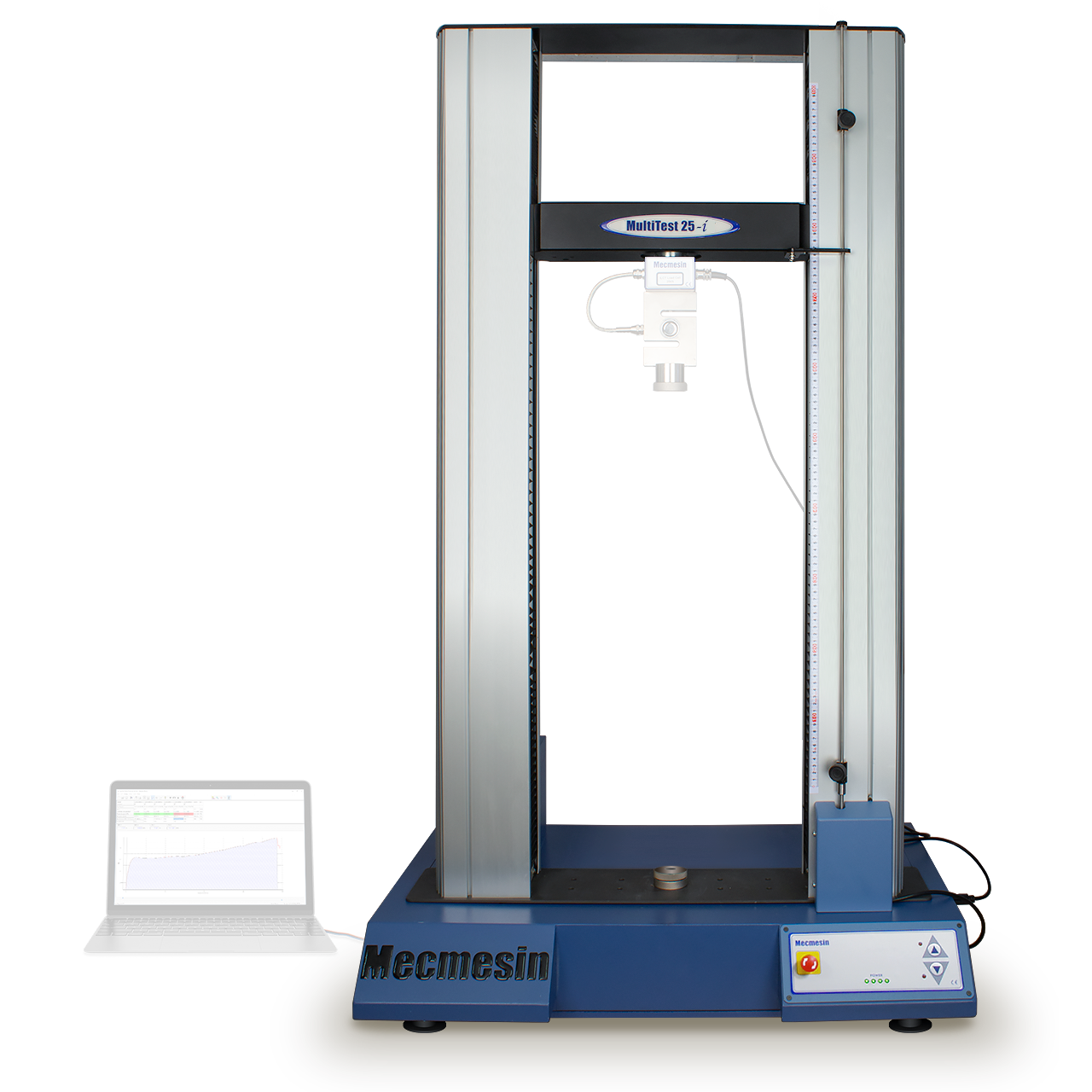

Die MultiTest-i Zug- und Druckprüfmaschine wird von einer auf einem Computer ausgeführten Emperor Software gesteuert. Die MultiTest-xt Zug- und Druckprüfmaschine wird von einer auf einem mitgeliefertem Touchscreen-Konsole ausgeführten Emperor Software gesteuert. Sie bieten sowohl Konstanz als auch Zuverlässigkeit, indem die wichtigsten Testparameter für Kraft, Weg und Geschwindigkeit gesteuert werden können.
Dies bedeutet, dass die inhärente Variabilität, die bei der Verwendung manueller Testmethoden festgestellt wird, fast vollständig beseitigt ist. Fachleute aus der QS auf der ganzen Welt verlassen sich darauf, dass sie die mechanische Festigkeit ihrer Komponenten, Baugruppen und fertige Produkte objektiv bewerten.
Die zweisäuligen MultiTest-i und -xt Zugprüfmaschinen sind die perfekte Lösung zur Messung von Kräften bis zu 50 kN (5.000 kgf) an einer Vielzahl von Bauteilen aus nahezu jedem Material. Sie finden überall Einsatz entweder während des Testens von Teilen im normalen Betrieb oder wo Zug- und Druckkräfte bei Zerstörungstests aufgebracht werden..
Das Design besteht aus zwei Führungssäulen mit integrierten Kugelumlaufspindeln.Es gewährleistet eine hervorragende Steifigkeit und Traversenführung, während die intuitive Steuerung das Prüfsystem extrem benutzerfreundlich macht.
Die Konstruktion dieser zweisäuligen Zugprüfmaschinen bietet die Lichtehöhe und den Traversenverfahrweg, die für die Durchführung von Zug- und Haftschältests mit hoher Dehnung erforderlich sind. Ebenfalls bietet sie gleichzeitig die Festigkeit für Bruchprüfungen bei hohen Kräften an starren Werkstoffen. Alle Modelle sind ideal für die allgemeine Zug-, Druck-, Biege-, Scher- und Bruchprüfungen von Probekörpern geeignet.
Unabhängig davon, für welchen Tester Sie sich entscheiden, Sie können sicher sein, dass Mecmesin Ihnen eine erschwingliche Lösung liefert, die Ihr Budget nicht sprengt. Aus diesem Grund verlassen sich Kunden aus Branchen wie Automobil, Luft- und Raumfahrt, Kosmetik, Elektronik, Verpackung, Pharma und Medizin auf Mecmesin als Partner ihrer Wahl, wenn es um Zug- und Druckprüfmaschinen geht.
Das zweisäulige MultiTest-i Testsystem besteht aus vier Schlüsselelementen:
Prüfrahmen
Die zweisäuligen MultiTest-i und MultiTest-xt verfügen über zweisäulige Doppelkugelgewindetriebe, die ein solides Querhaupt antreiben, an dem eine Kraftmesszelle befestigt ist. Dies stellt eine hervorragende Steifigkeit und Festigkeit sicher, und ihre intuitive Steuerung macht sie auch für unerfahrene Bediener einfach zu bedienen.
Schutzbälge gewährleisten, dass Staub und kleine Gegenstände nicht in der Maschine eingeschlossen werden können. Für die Sicherheit des Bedieners steht eine Reihe von Schutzschildern zur Verfügung, durch welche zersplitterte Proben oder entstandene Projektile abgehalten werden können.
Der zweisäulige Rahmen ist für Zug- und Druckkräfte von 2 N bis zu einer Kapazität von 50 kN ausgelegt. Ihre hochwertige Konstruktion entspricht den ISO 9001 Qualitätsstandards und gewährleistet ein Höchstmaß an wiederholbaren Prüfungen.
Wenn Kräfte über einen weiten Bereich präzise gemessen werden sollen, müssen häufig mehrere Kraftmesszellen verwendet werden. Das schwalbenschwanzförmige Traversendesign des MultiTests sorgt dafür, dass der Bediener die Rüstzeit minimiert, indem er schnell und einfach eine neue Kraftmesszelle installiert, die von der Software automatisch erkannt wird. Für Anwendungen mit höherer Last sind die Kraftmesszellen mit einer einfachen Schraubverbindung ausgestattet.
Die Grundplatte des MultiTest-i und MultiTest-xt ist mit Gewindelöchern vorgebohrt, um eine Vielzahl von Spannzeugen und Klemmvorrichtungen direkt aufzunehmen. Sie sind auch verwendbar mit den Schnellwechsel-Adaptern (QC), die den Austausch von Spannzeugen beschleunigen, wenn Sie eine Vielzahl verschiedener Tests durchführen müssen.
Verwenden Sie auch Ihren eigenen PC, um die Software zu benutzen und nutzen Sie deren Vielseitigkeit, um ihn zu Ihrer idealen Wahl für Zug- und Druckprüfungen bis zu 50 kN zu machen.
Kraftmesszellen
Das ILC Sortiment an austauschbaren Kraftmesszellen ist speziell auf den MultiTest-i und den MultiTest-xt abgestimmt. Sie werden an der Prüfrahmentraverse befestigt und ihre Kalibrierungsdaten werden von der Prüfmaschinenelektronik sofort ohne Eingaben des Bedieners erkannt.
Für den Bereich von
Jede ILC Kraftmesszelle wird standardmäßig mit einem eigenen Kalibrierungszertifikat geliefert, das auf nationale Standards rückführbar ist.
Software
Die Emperor-Software ist das Herzstück von MultiTest-i und MultiTest-xt Testsystemen. Es läuft auf jedem Windows-Computer und steuert den Motor des Prüfrahmens, während es Daten mit einer beeindruckenden Datenerfassungsrate von 1.000 Hz von der ILC Kraftmesszelle und dem Wegaufnehmer sammelt.
Schritt-für-Schritt-Testroutinen können schnell und einfach gemäß den genauen Anforderungen Ihrer Prüfverfahren erstellt werden. Die am häufigsten verwendeten Testroutinen können dann vom Bediener einfach über die Schaltfläche "Favoriten" oder aus einer Standard Dropdown-Liste ausgewählt werden.
Durch das Aufzeichnen in Echtzeit von Messdaten in einem Diagramm kann der Bediener genau bestimmen, wie sich der Prüfling verhält. Voreingestellte Berechnungen werden verwendet, um die Daten zu analysieren und festzustellen, ob die Probe die Bestanden / Nicht Bestanden-Kriterien der Qualitätskontrollspezifikationen erfüllt.
Am Ende des Tests kann der Bediener mit dem leistungsstarken Berichtsmodul in Emperor™ einen Testbericht als PDF ausgeben. Darüber hinaus können die Daten zur weiteren Analyse durch ein CAQ Software nach Excel oder ins Netzwerk exportiert werden.
Spannzeuge & Vorrichtungen
Um reproduzierbare Ergebnisse zu erzielen, ist es wichtig, den Prüfling an seinem Platz zu halten, ohne dass er verrutscht. Mecmesin hat eine Reihe von Spannzeugen und Druckvorrichtungen entwickelt, um eine Vielzahl von Bauteilen zu halten. Dazu gehören Keilspannzeuge, Schraubspannköpfe, Schälvorrichtungen, Biegevorrichtungen, Druckplatten und viele mehr ...
Die unterschiedlichen Probengrößen und -formen machen es häufig erforderlich, eine spezielle Klemmvorrichtung zu entwerfen und herzustellen. Das Mecmesin-Team von Entwicklungsingenieuren arbeitet mit Ihnen zusammen, um die besten Spannzeuge für Ihre Probe zu entwickeln und mithilfe unserer 3D-Drucker leichte Präzisionsvorrichtungen zu fertigen, die Ihren Anforderungen entsprechen.
Technische Datenblätter
Technisches Datenblatt MultiTest-i (PDF)
Technisches Datenblatt MultiTest-xt (PDF)
Product datasheets
MultiTest-i PC-driven technical datasheet (PDF)
MultiTest-xt Console-driven technical datasheet (PDF)
Produktbroschüren
MultiTest-i PC-driven (PDF)MultiTest-i PC-driven (PDF)
MultiTest-xt Console-driven (PDF)
MultiTest-i PC-gesteuert (PDF)
MultiTest-xt Konsolengesteuert (PDF)
Hauptspezifikationen
Zug & Druck
Nennkapazität des Prüfrahmens
| Modell | 10 kN | 25 kN | 50 kN |
|---|---|---|---|
| N | 10 000 | 25 000 | 50 000 |
| kgf | 1000 | 2500 | 5000 |
| lbf | 2200 | 5500 | 11 000 |
Abmessungen
Verfahrweg der Traverse
950 mm - 10 und 25 kN Modelle
1100 mm - 50 kN Modell
Abstand zwischen den Säulen
400 mm - 10 und 25 kN Modelle
420 mm - 50 kN Modell
Höhe
1500 mm - 10 und 25 kN Modelle
1931 mm - 50 kN Modell
Breite
826 mm - 10 und 25 kN Modelle
864 mm - 50 kN Modell
Tiefe
542 mm - 10 und 25 kN Modelle
572 mm - 50 kN Modell
Gewicht
140 kg - 10 und 25 kN Modelle
285 kg - 50 kN Modell
Geschwindigkeit
Bereich
1 - 1000 mm/min - 10 und 2,5 kN Modelle
1 - 400 mm/min - 50 kN Modell
Genauigkeit
± 0,2% der angezeigten Geschwindigkeit
Auflösung
1 mm / min
Weg
Maximaler Verfahrweg
950 mm - 10 und 25 kN Modelle
1100 mm - 50 kN Modell
Genauigkeit
± 0,1 mm pro 300 mm Verfahrweg
Auflösung
± 0,01 mm
Kraft
Genauigkeit
± 0,1% oder ± 0,2% von der Nennkapazität abhängig von der ausgewählten Kraftmesszelle
Auflösung
1: 6500
Maßeinheiten
mN, daN, N, kN, gf, kgf, ozf, lbf
Abtastrate
2000 Hz
Datenerfassungsrate
1000 Hz, 500 Hz, 100 Hz, 50 Hz, 10 Hz (vom Benutzer wählbar)
Allgemeine Spezifikationen
Stromspannung
230 V AC 50 Hz oder 110 V AC 60 Hz
Betriebstemperatur
10 - 35 ° C
Luftfeuchtigkeitsbereich
Normale Industrie- und Laborbedingungen, nicht kondensierend
Anschlussmöglichkeiten
Digitale I / O
6 Eingänge, 6 Ausgänge (TTL)
Ausgabe der Testergebnisse an PC / Drucker / Datensammler (MultiTest-xt)
Ja - Beinhaltet den automatischen Export nach Microsoft Excel. Auch Datenexport über RS232 Ausgang (direkt oder über USB/Netzwerkkonverter im ASCII-Format)
Netzwerkkommunikation (MultiTest-xt)
Ethernet RJ45, USB für externe drahtlose Konnektivität
Beliebte Anwendungen
