Alluris TTT-300 Drehmoment-Werkzeugprüfer

Mecmesin - Alluris TTT-300 Drehmomentwerkzeugtester und Kalibrierungswerkzeug

Die TTT-300-Reihe umfasst tragbare Drehmomenttester zur Messung des Klickmoments und der maximalen Drehmomentwerte für die Anzeige und Einstellung von Drehmomentwerkzeugen.

Es stehen 5 verschiedene Modelle mit Kapazitäten von 2 Nm bis 50 Nm zur Verfügung. Damit eignen sie sich ideal für die schnelle und einfache Überprüfung von Drehmomentschlüsseln, Drehmomentschraubendrehern und motorisierten Drehmomentwerkzeugen direkt am Einsatzort.

Die TTT_Certify- Software ist standardmäßig enthalten, sodass der Tester zur Kalibrierung von Drehmomentwerkzeugen gemäß den Anforderungen von ISO 6789 verwendet werden kann.

Wenden Sie sich an Mecmesin, um Informationen zu Lösungen und Preisen zu erhalten


Haben Sie eine Frage zu diesem System? Nehmen Sie jetzt Kontakt mit einem unserer technischen Vertriebsingenieure auf ...

Sprechen Sie mit einem Experten

Emperor™ Software

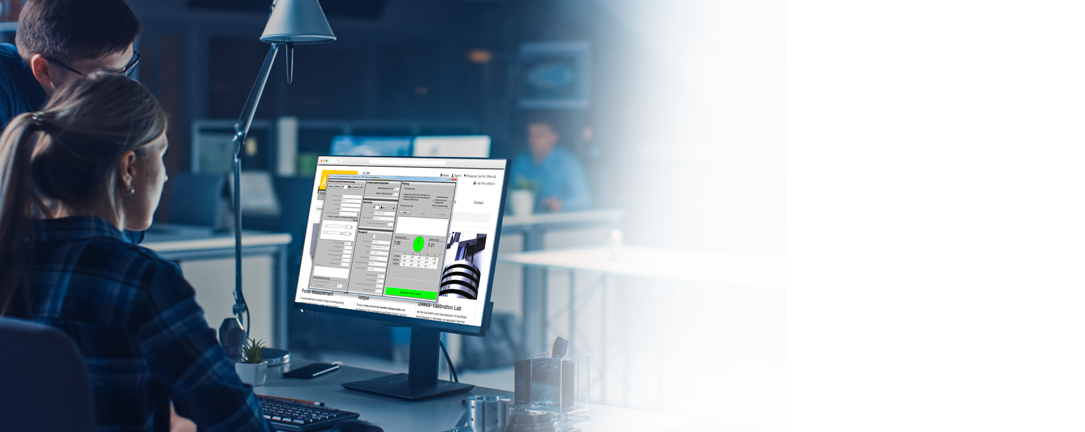

Alluris - TTT_Certify Drehmomentkalibrierungssoftware
Alluris TTT_Certify Kalibrierungssoftware für Drehmomentwerkzeugtester

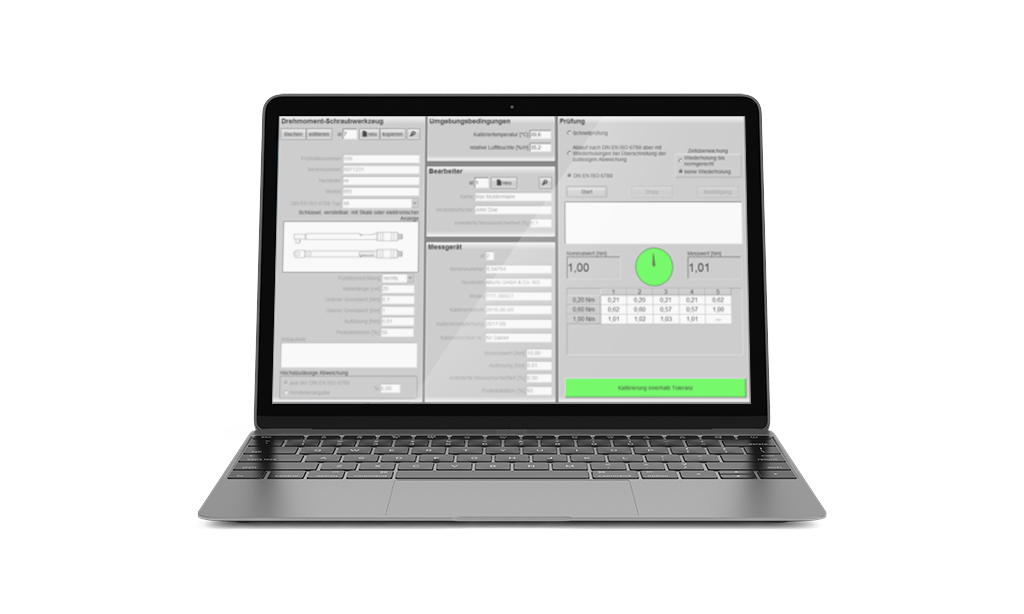

TTT_Certify-Software

Generieren Sie konforme Drehmomentkalibrierungszertifikate

Im Lieferumfang des TTT-300 ist unsere TTT_Certify-Software zum Generieren von Kalibrierungszertifikaten enthalten, die den ISO 17025-Standards für Handhelds entsprechen und Drehmomentwerkzeuge wie Drehmomentschlüssel oder Drehmomentschraubendreher anzeigen und anklicken.

Vordefiniertes Kalibrierungsverfahren für alle klassifizierten Werkzeugtypen gemäß ISO 6789: 2003. Datenbankbasiertes Dateisystem für Verwaltungstools, Testgeräte, Bediener und Kalibrierungszertifikate.

Generiert PDF-Kalibrierungszertifikate.

Software zur Erstellung von Kalibrierungszertifikaten gemäß den ISO 17025-Standards für Handhelds, die Drehmomentwerkzeuge wie Drehmomentschlüssel oder Drehmomentschraubendreher anzeigen und anklicken.

Vordefiniertes Kalibrierungsverfahren für alle klassifizierten Werkzeugtypen gemäß ISO 6789: 2003. Datenbankbasiertes Dateisystem für Verwaltungstools, Testgeräte, Bediener und Kalibrierungszertifikate.

Generiert PDF-Kalibrierungszertifikate.

Überblick

Die TTT-300-Reihe von Drehmomentwerkzeugprüfgeräten ermöglicht die schnelle und bequeme Überprüfung von Drehmomentvorrichtungen an ihrem Einsatzort, z. B. in der Werkstatt oder neben der Produktionslinie. Sie können zur Überprüfung von Handschlüsseln und Schraubendrehern sowie von elektrisch angetriebenen Drehmomentwerkzeugen verwendet werden.

Im TT-300-Sortiment sind 5 Modelle erhältlich, die die gängigsten Arbeitskapazitäten von Handdrehmomentwerkzeugen abdecken: 0,2 - 2 Nm, 0,5 - 5 Nm, 1 - 10 Nm, 2,5 - 25 Nm und 5 - 50 Nm. m

Jeder Tester kann so konfiguriert werden, dass er in einem von 4 verschiedenen Modi angezeigt wird:

Standard: Zeigt den Live-Drehmomentwert sowohl im Uhrzeigersinn (CW) als auch gegen den Uhrzeigersinn (CCW) an.
Peak CCW: Erfasst und zeigt die erste Spitze des Klickdrehmoments und das zweite maximale Drehmoment an - nur im Uhrzeigersinn
Spitzen-CW: Erfasst und zeigt die erste Spitze des Klickdrehmoments und das zweite maximale Drehmoment an - nur in CW
Ist tatsächlich: Zeigt das aktuell angelegte Drehmoment an und erfasst gleichzeitig die maximalen Drehmomentwerte sowohl im Uhrzeigersinn als auch im Uhrzeigersinn

Die Quick-Check-Funktion ist besonders nützlich. Es ermöglicht die automatische Speicherung von 5 aufeinanderfolgenden Messungen und ermittelt den Durchschnitt der 5 Spitzenwerte. Dies kann dann mit zugewiesenen Toleranzgrenzen verglichen werden, und der Tester kann ein Bestehen / Nichtbestehen mit LED-Status zur sofortigen Klassifizierung für Bediener anzeigen.

Der TTT-300 verfügt über einen internen Speicher zum Speichern von Drehmomentwerten und kann die statistischen Informationen aller Messungen übersichtlich anzeigen. Über die USB-Schnittstelle können die Daten in externe Anwendungen exportiert werden, z. B. in SPC-Systeme (Statistical Process Control).

Die TTT_Certify- Software ist standardmäßig enthalten, sodass der Tester zur Kalibrierung von Drehmomentwerkzeugen gemäß den Anforderungen von ISO 6789 und zur Erstellung eines Kalibrierungszertifikats für das Werkzeug im PDF-Format verwendet werden kann.

Robust gebaut für harte Arbeitsumgebungen; Das Stahlgehäuse kann mit Tischplatten verschraubt werden, und die Drehmomentzelle ist überlastungsgeschützt, um das Risiko einer versehentlichen Beschädigung zu minimieren.

Der TTT-300 wird mit Standardadaptern geliefert, die für gängige Drehmomentwerkzeugköpfe geeignet sind. Für motorgetriebene Drehmomentwerkzeuge bis 10 Nm sind auch heruntergekommene Vorrichtungen erhältlich. Ein horizontaler Prüfstand zur Sicherung von Drehmomentschlüsseln (TTT-920) und ein vertikaler Prüfstand zur Befestigung von Drehmomentschraubendrehern (TTT-921) können hinzugefügt werden, um den Tester als umfassende Prüfstation für Drehmomentwerkzeuge zu vervollständigen.

Product datasheets

Produktbroschüren

Alluris - TTT300 (EN) Alluris - TTT300 (EN)
Alluris - TTT300 (FR) Alluris - TTT300 (FR)
Alluris - TTT300 (DE) Alluris - TTT300 (DE)
Alluris - TTT300 (FR) Alluris - TTT300 (FR)

Hauptspezifikationen

Kapazität (fs) und Messbereich
TTT-300B2 TTT-300B TTT-300C1 TTT-300C2 TTT-300C5
Nm 0,2 - 2 0,5 - 5 1 - 10 2,5 - 25 5 - 50
Auflösung
TTT-300B2 TTT-300B TTT-300C1 TTT-300C2 TTT-300C5
Nm 0,002 0,005 0,05 0,02 0,05
Überlast - maximal zulässig ohne Beschädigung
TTT-300B2 TTT-300B TTT-300C1 TTT-300C2 TTT-300C5
Nm ± 20 Nm ± 70 Nm
Richtigkeit

± 0,5% des Skalenendwerts (fs): Klasse 1 (DAkkS-DKD-R 3-8)

Erwerbsquote

1000 mal pro Sekunde

Betriebsarten
Standard

Echtzeitwerte

Peak (Klick + Peak 2)

Erstes Klickmoment und zweite Spitze (maximal)

Schneller Check

Fünf aufeinanderfolgende Messungen mit Berechnung des arithmetischen Mittelwerts

Grenze

Separat wählbare obere und untere ToleranzgrenzenSchutz


Bewertung

IP42 (Geschützt gegen tropfendes Wasser)

Ausgabe

über USB 2.0-Schnittstelle

Abmessungen mm (LxBxH)

280 x 147 x 79

Geliefert mit:

Standard: TTT300 Torque Tool Tester mit 3/8 "Buchse, Adapter für 3/8" und 1/4 "Innensechskant, Adapter für 5/16", 1/4 "und 5/32" Innensechskant, USB Schnittstellenkabel, CD-ROM mit TTT_Certify-Software, Schnellstart-Bedienungsanleitung. Optional: Betriebsanleitung mit CE-Konformitätserklärung (gedruckt), Kalibrierungszertifikat Dakks (Deutsch), heruntergekommene Vorrichtung bis 10 Nm, horizontale und vertikale Prüfstände, Schutzhülle - bei Bedarf separat bestellen.
